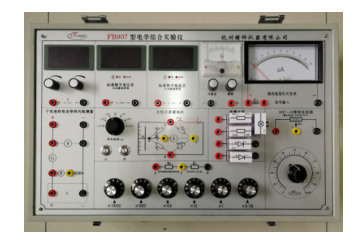

FB907型電學綜合實驗儀

產品名稱:FB907型電學綜合實驗儀

產品詳情

本自組裝式綜合電學實驗儀是供高校物理電學實驗室進行單臂電橋測電阻、元件的伏安特性測量、電表改裝、干電池的電動勢和內阻測量實驗而設計的開放式教學實驗儀器。該儀器配套有檢流計、工作電源、橋臂電阻、數字電壓表、數直流電流表、滑線變阻器、干電池盒、測量模塊、待測元件等,實驗時,按照原理圖,自行連接組裝并測量,原理清楚,設計性強。

主要實驗內容

☆自組式單臂電橋測電阻;

☆元件的伏安特性測量;

☆電表改裝;

☆干電池的電動勢和內阻測量。

主要技術參數

☆可調穩壓電源0~20.00V,三位半數字顯示,最小分辨率0.01V,帶粗調和細調;

四位半標準數字電壓表

(1)測量范圍:±測量電壓0200V,分4檔;量程1:200mV;最大讀數:199.99mV;輸入阻抗:>10MΩ;分辨率:10μV;量程2:2V;最大讀數:1.9999V;輸入阻抗:>10MΩ;分辨率:100μV;量程3:20V;最大讀數:19.999V;輸入阻抗:>10MΩ;分辨率:1mV;量程4:200V;最大讀數:199.99V;輸入阻抗:>10MΩ;分辨率:10mV;

(2)自動量程轉換,內有自動識別過量程和欠量程(滿量程8%)自動轉換到最佳測量值。(超量程時儀器內有自動保護功能)(3)顯示:4位半IED數顯,集成電路采用高準確度、高分辨率A/D轉換器的轉換速率4~5次/S。

四位半標準數字電流表:

(1)測量范圍:±測量電流02A,分4檔,量程1:2A;最大讀數:1.9999A;輸入阻抗:0.1Ω;分辨率:100μA;基本誤差:±(0.5%讀數+2個字)。量程2:200mA;最大讀數:199.99mA;輸入阻抗:1Ω;分辨率:10μA;基本誤差:±(0.2%讀數+2個字)。量程3:20mA;最大讀數:19.999mA;輸入阻抗:10Ω;分辨率:1μA;±(0.2%讀數+2個字)。量程4:2mA;最大讀數:1.9999mA;輸入阻抗:100Ω;分辨率:0.1μA;±(0.2%讀數+3個字)。

(2)自動量程轉換,內有自動識別過量程和欠量程(滿量程8%)自動轉換到最佳測量值。(超量程時儀器內有自動保護功能)

(3)顯示:4位半IED數顯,集成電路采用高準確度、高分辨率A/D轉換器的轉換速率4~5次/S。

☆檢流計:靈敏度可調,帶電子調零功能,可供直流電橋、電位差計作指零儀用。

☆被改裝表:100μA;

☆單臂電橋:R1/R2可選×10-3、×10-2、×10-1、×1、×10、×102、×103Ω;

☆電阻箱0.1Ω~111111.0Ω可調,阻值可調范圍為(0~10)×(0.1+1+10+100+1000+100000)Ω,準確度0.2%;

☆BX7-13滑線變阻器額定電阻3.2KΩ,額定電流0.2A,50W;

☆補償法測未知電池電動勢和內阻測量模塊一個;

☆待測元件若干,透明元件盒設計,便于更換。
